Прокладка труб имеет первостепенное значение для развития инфраструктуры, обеспечения доступа к чистой воде и надлежащей санитарии. Правильная прокладка труб также имеет решающее значение для строительства канализационных систем, которые транспортируют сточные воды и канализационные стоки и управляют ими. Трубоукладчик используется для выполнения работ по прокладке труб в различных отраслях промышленности. Это тип тяжелого строительного оборудования, используемого в процессе прокладки и монтажа труб, как правило, для подземных инженерных систем. Основной функцией трубоукладчика является транспортировка и укладка труб большого диаметра в траншеях или на труднопроходимой местности. Он используется для точного подъема, перемещения и опускания труб на место.

Компоненты трубоукладчиков

• Стрела: Стрела представляет собой выдвижной рычаг или конструкцию, похожую на кран, установленную на трубоукладчике. Он используется для подъема и позиционирования труб во время монтажа.
• Противовес: Трубоукладчики оснащены противовесом в задней части машины для обеспечения устойчивости и равновесия при работе с тяжелыми трубами.
• Грузовая лебедка: Грузовая лебедка представляет собой приводимый в действие барабан или катушку, в которой используются тросы или канаты для подъема и опускания труб. Это позволяет осуществлять контролируемый подъем и точное размещение труб в траншеях.
• Блок грузоподъемной линии: Блок грузоподъемной линии представляет собой систему шкивов, через которые проходят подъемные тросы или канаты-поводки. Это помогает направлять и распределять груз во время подъемных работ.
• Приспособление для транспортировки труб: Это специализированное приспособление подсоединяется к стреле и предназначено для надежного захвата, подъема и позиционирования труб. Крепление может включать в себя трубные крючки, зажимы или распорные планки, в зависимости от конкретной модели трубоукладчика.
• Гусеничные гусеницы: Трубоукладчики обычно оснащаются гусеничными гусеницами вместо колес для улучшения маневренности и сцепления с дорогой, особенно на сложных участках.
• Кабина оператора: Кабина оператора – это место, где оператор управляет перемещениями и операциями трубоукладчика. Он обеспечивает комфортную и безопасную среду с элементами управления, приборами и функциями обзора.

Трубоукладчики бывают различных размеров и конфигураций в соответствии с различными диаметрами труб и требованиями проекта.

Преимущества трубоукладчиков

Специализированная система стрелы и противовеса обеспечивает точное позиционирование труб, сокращая потребность в ручном труде и ускоряя процесс монтажа.

Предназначен для обработки и транспортировки больших и тяжелых труб. Грузоподъемность варьируется в зависимости от модели и технических характеристик оборудования. Некоторые трубоукладчики могут обрабатывать трубы весом в несколько тонн.

Оснащен дополнительным навесным оборудованием или приспособлениями для рытья траншей и земляных работ. Это могут быть ковши, рыхлители или траншеекопатели для подготовки грунта и создания подходящей траншеи для укладки труб.

Включите функции безопасности, такие как сигнализация, камеры и датчики приближения, чтобы обеспечить безопасность оператора и находящихся поблизости работников. Эти функции помогают предотвращать несчастные случаи и способствуют созданию безопасных условий труда.

Снижает физическую нагрузку на работников и помогает предотвратить травмы и несчастные случаи, которые могут произойти при монтаже труб.

Предназначен для работы с трубами различных размеров и типов. В нем может быть установлен широкий ассортимент труб, в том числе изготовленных из различных материалов, таких как сталь, бетон или пластик. Такая универсальность обеспечивает большую гибкость в строительных проектах.

Может работать на различных участках местности, включая шероховатые или неровные поверхности. Гусеничная машина обеспечивает отличное сцепление с дорогой и устойчивость, позволяя ей маневрировать в сложных условиях, таких как мягкая почва или крутые склоны.

Различные типы моделей трубоукладчиков

Трубоукладчики с электрогидравлическими системами

Новейшая линейка трубоукладчиков оснащена встроенной электрогидравлической системой, которая обеспечивает точное управление двигателями с регулируемой частотой вращения тяжелой лебедки для повышения производительности машины. Машины изготавливаются для работы с трубами большого диаметра и подъема тяжестей с различными функциями, специально разработанными для увеличения грузоподъемности, улучшения наклонной способности и устойчивости при перемещении из стороны в сторону. Масляные дисковые тормоза обеспечивают плавную работу и надежное удержание стрелы и крюка в нужном положении. Модульная конструкция с фиксатором обеспечивает быстрое снятие и простое обслуживание в полевых условиях. Взаимозаменяемые детали между узлами крюковой и стреловой лебедок помогают снизить затраты и время простоя. Профиль лебедки компактен и улучшает видимость. Легкая и прочная стрела имеет стальную конструкцию с высокой прочностью на растяжение для узких конструкций и максимальной видимости рабочей зоны. Мэйнфрейм трубоукладчика спроектирован таким образом, чтобы справляться с самыми сложными приложениями. Специальная основная рама трубоукладчика сконструирована таким образом, чтобы выдерживать высокие ударные нагрузки и силы скручивания, а направляющие рамы коробчатого сечения предназначены для обеспечения жесткой центровки компонентов. Конструкция защиты от опрокидывания (ROPS) обеспечивает дополнительную защиту оператора на открытых или закрытых станциях оператора. Компоненты модели для подъема тяжестей включают в себя блоки крюка и стрелы с втулочными подшипниками, кованый крюк с защелкой и удобной ручкой, а также шкивы из ковкого чугуна.

Трубоукладчики с системой управления датчиком нагрузки

Последние модели оснащены функцией гидравлического управления “Датчик нагрузки”, которая обеспечивает точное позиционирование. Это полезно как при сварке секций труб между собой, так и при опускании колонн труб, а также при ремонтных работах. В зависимости от требований доступны режимы работы, обеспечивающие максимальную производительность или особенно экономичную эксплуатацию. Гидростатический привод работает автоматически и регулирует рабочую скорость в соответствии с требуемой тягой. Постоянное трение, плавный привод и управление стрелой с помощью подъемного цилиндра предотвращают раскачивание машины вверх. Это делает трубоукладчиков идеальными для движения по крутой местности или для работ на насыпях. При работе в ограниченном пространстве все движения рулевого управления модели выполняются быстро и легко, вплоть до поворота на месте. В сочетании со стрелой даже самые тяжелые трубы можно легко откидывать в сторону даже на влажном и труднопроходимом грунте. Для трубоукладчиков доступны стрелы различной длины, что позволяет охватывать большие рабочие площади. В дополнение к дополнительному удлиненному дышлу на задней части основной рамы могут быть установлены гидростатические тросовые лебедки. Также возможно приводить в действие генераторы и использовать машины для облицовки труб и телескопические краны. Это повышает универсальность машины на строительной площадке.

Трубоукладчики с трансмиссией

Функции трансмиссии в последних моделях обеспечивают точный контроль за перемещением и работой трубоукладчиков. Возможность плавного и быстрого переключения передач позволяет операторам ориентироваться на различных участках местности и работать с оптимальной точностью. Трансмиссия с однорычажным управлением в машинах также обеспечивает плавное изменение направления движения трубоукладчиков, позволяя операторам перемещать и позиционировать трубы с точностью и контролем. Возможность переключения передач без прерывания подачи мощности обеспечивает плавную и бесперебойную работу во время выполнения критически важных задач. Гидравлическая система рулевого управления модели обеспечивает легкость передвижения при плавных и резких поворотах. Он также оснащен лебедками с гидравлическим приводом для легкого подъема и опускания навесного оборудования.

Применение трубоукладчиков

Трубоукладчики находят широкое применение в различных отраслях промышленности и строительных проектах. Вот некоторые распространенные области применения трубоукладчиков:

• Строительство трубопроводов: Трубоукладчики широко используются при строительстве трубопроводов для транспортировки нефти, газа, воды или других материалов. Они используются для перемещения труб и укладки их в траншеи, обеспечивая точное выравнивание и размещение. Трубоукладчики играют решающую роль в эффективной прокладке и соединении сегментов труб для создания непрерывного трубопровода.
• Техническое обслуживание и ремонт трубопроводов: Трубоукладчики также используются в операциях по техническому обслуживанию и ремонту трубопроводов. Они используются для подъема и замены поврежденных участков труб, выполнения сварки или ремонта стыков, а также для выполнения других задач по техническому обслуживанию.
• Проекты водоснабжения и водоотведения: Трубоукладчики участвуют в проектах инфраструктуры водоснабжения и водоотведения, таких как монтаж линий водоснабжения, канализационных трубопроводов и дренажных систем. Они используются для прокладки труб в траншеях и поддержки строительства и расширения водоочистных сооружений и распределительных сетей.

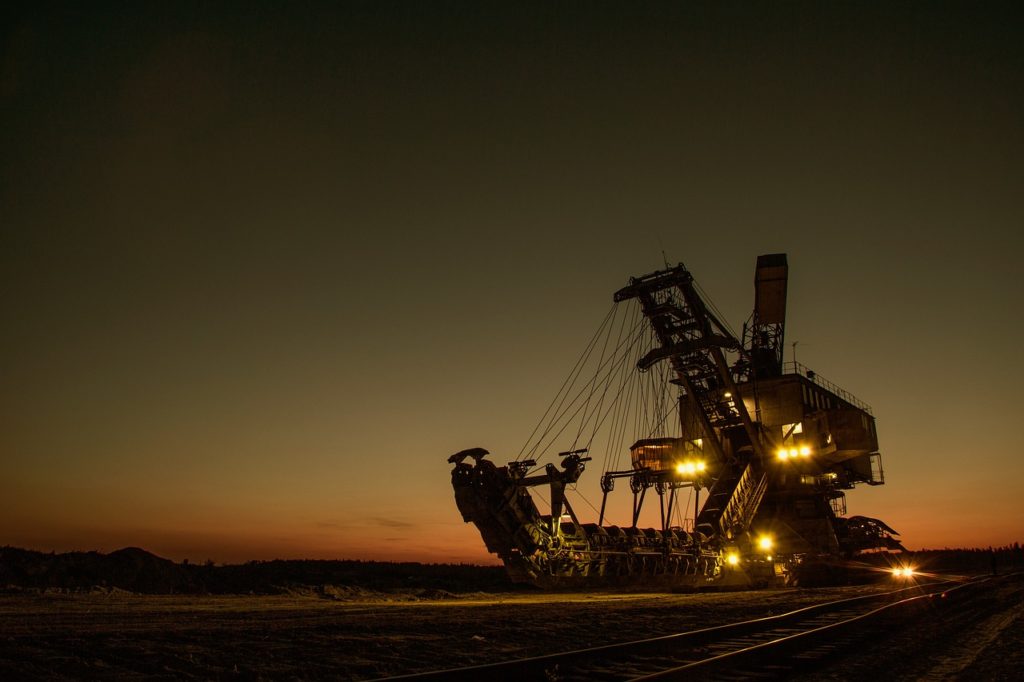

• Добыча полезных ископаемых: Трубоукладчики находят применение при добыче полезных ископаемых. Они используются для перемещения и позиционирования труб большого диаметра, необходимых для транспортировки полезных ископаемых, шлама или отходов.
• Инфраструктура: Трубоукладчики играют важную роль в различных инфраструктурных проектах, связанных с крупномасштабным строительством. Они помогают в обработке и монтаже труб, необходимых для строительства мостов, туннелей, подземных сооружений и других объектов гражданского строительства.
• Мелиорация земель и дноуглубительные работы: В проектах по мелиорации земель и дноуглубительных работах трубоукладчики используются для перемещения труб, используемых для стабилизации грунта, дренажных систем или транспортировки наносов.

Трубоукладчики также используются в нефтяной и газовой промышленности для строительства и технического обслуживания трубопроводов.
