Оборудование используется для задувки оптоволоконных кабелей диаметром от 4 до 11 мм в каналы диаметром от 7 до 20 мм. Оно имеет прочную и компактную конструкцию и простое в использовании. Приводной механизм состоит из двух износостойких и малошумных гидравлических двигателей, обеспечивающих движение кабеля вперёд и назад.
| Технические данные: | |
| макс. скорость: | 80 м/мин |
| требуемый поток воздуха | 1 м³/мин |
| необходимое давление воздуха: | 15 бар |
| Блок управления и блок питания | (125 бар / 15 л/мин) обязательно! |
Для тонких кабелей существует риск сжатия. Манометр на плавающем блоке указывает на увеличение силы трения между кабелем и трубой, что позволяет быстро отреагировать и изменить параметры продувки (количество воздуха или скорость проталкивания).

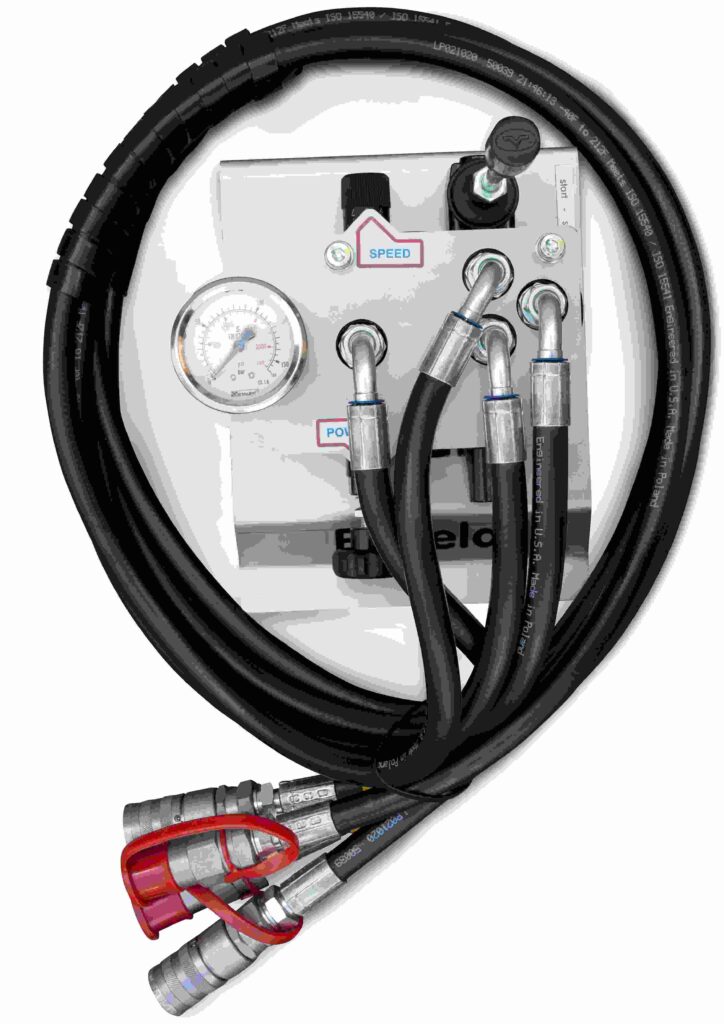

Гидравлический блок управления
С помощью блока управления регулируется давление и скорость. Цепи конкретной системы впрыска приводятся в движение рычагом.
Дополнительные аксессуары:

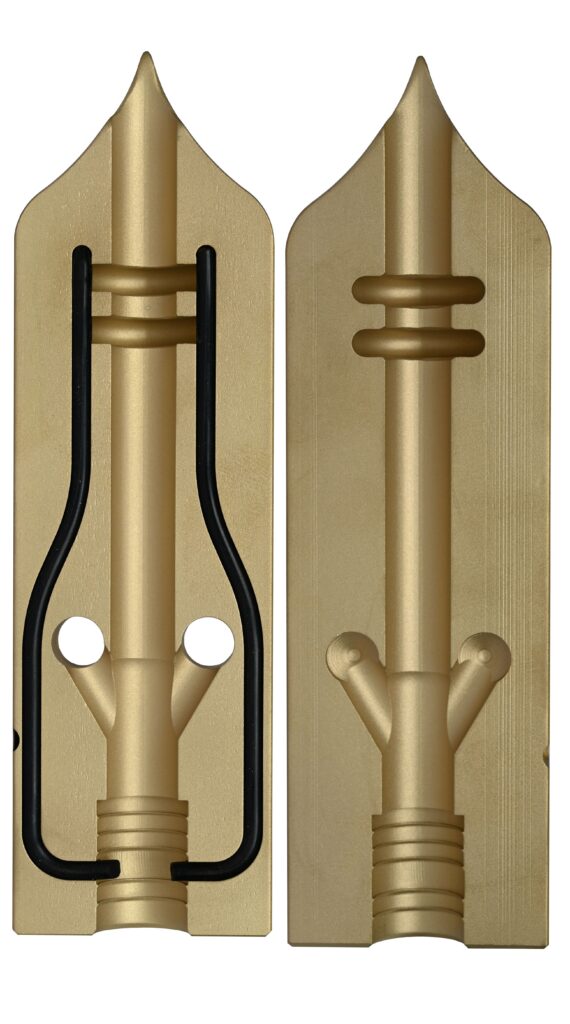

Вставка
Вставка доступна в различных размерах и должна быть согласована с фактическим размером кабеля и канала.
| Диаметр трубы мм |
| 10 |
| 12 |
| 14 |
| 16 |
| 20 |

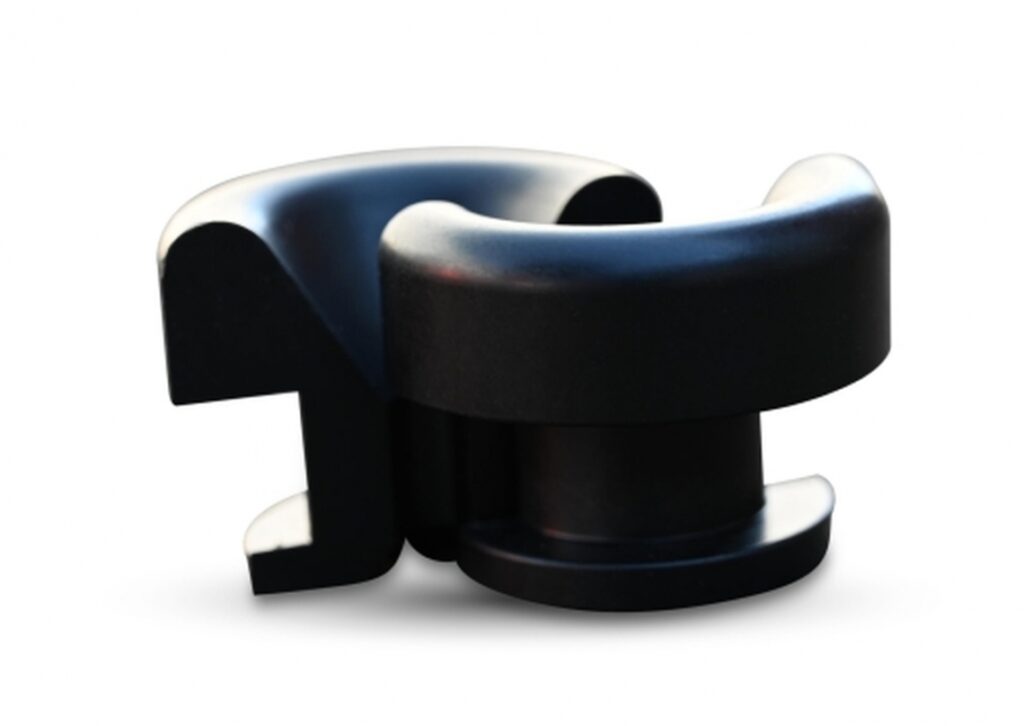

Уплотнительное кольцо кабеля
Необходимо не менее 2 шт.!
| Диаметр кабеля мм |
| 4,0 |
| 4,5 |
| 5,0 |
| 5,5 |
| 8,0 |
Регистратор данных
Цифровая система регистрации данных для задувки оптоволоконного кабеля

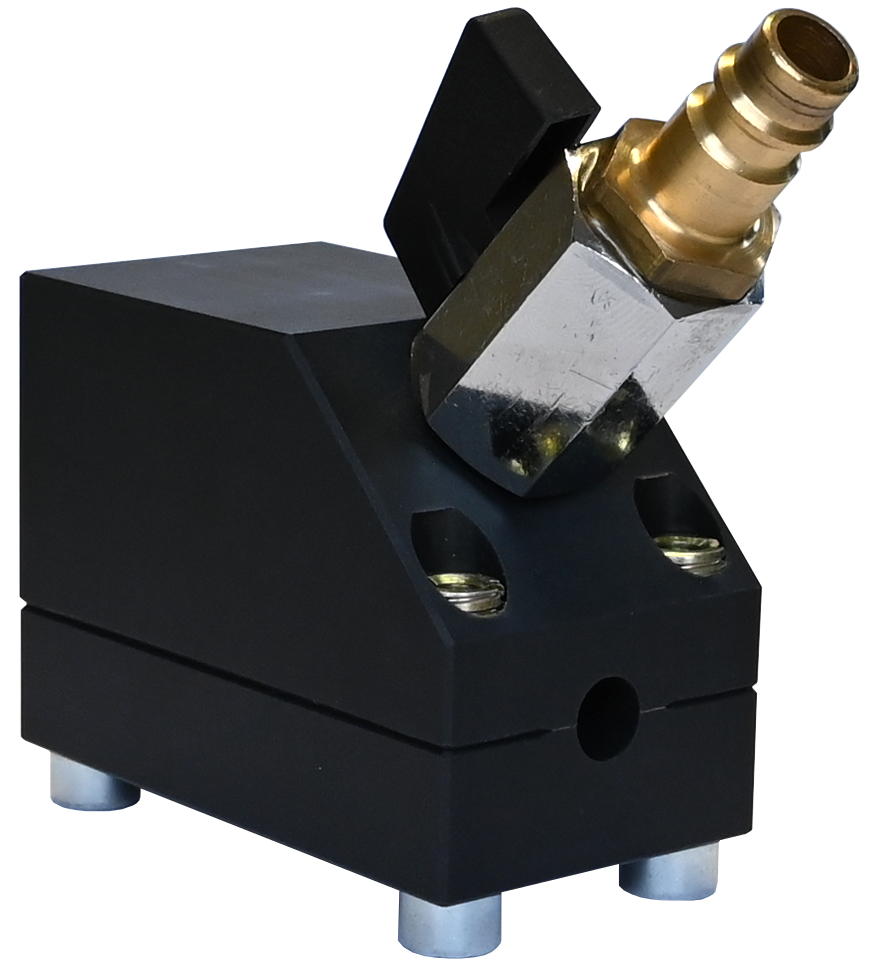

Адаптер для мини-кабеля
С помощью петель можно уменьшить до примерно 70 мм. Этот остаток можно осторожно вставить в микротрубу, а концы трубы соединить с помощью втулки.
| Диаметр трубы мм |
| 10 |
| 12 |
| 14 |
| 16 |
Запасные и изнашиваемые части
Нейлоновый аппликатор,
состоящий из двух половин.

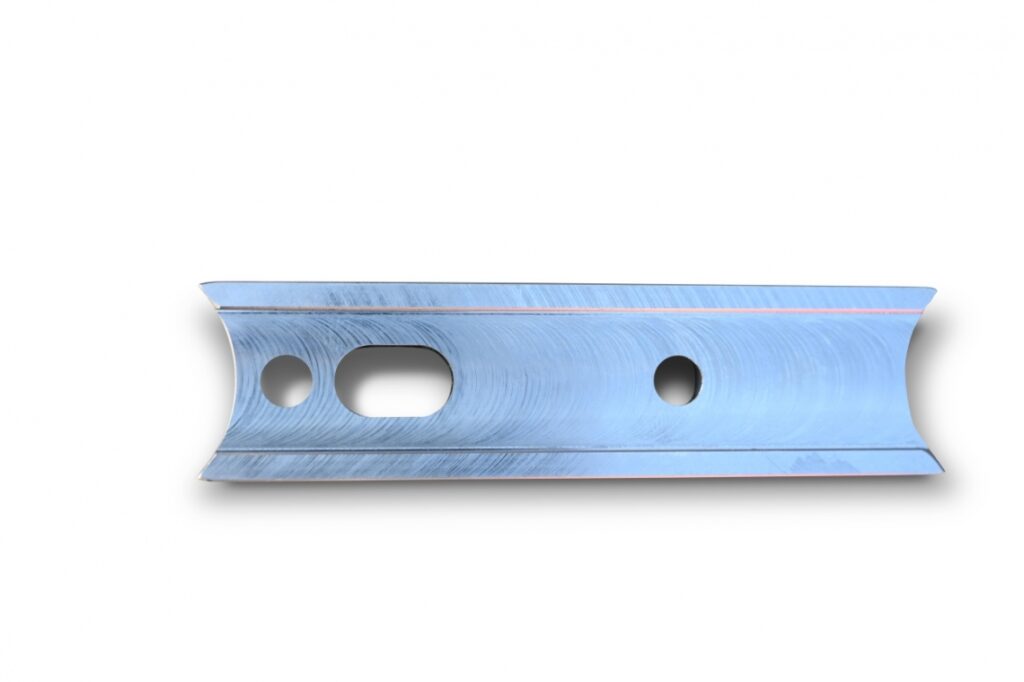

Износостойкая направляющая для цепной направляющей

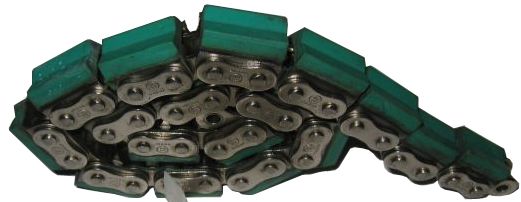

Приводная цепь
Приводной блок состоит из двух конвейерных цепей и снабжен специальным резиновым профилем. Приводные цепи тянут кабель . Рекомендуется менять обе приводные цепи одновременно.
