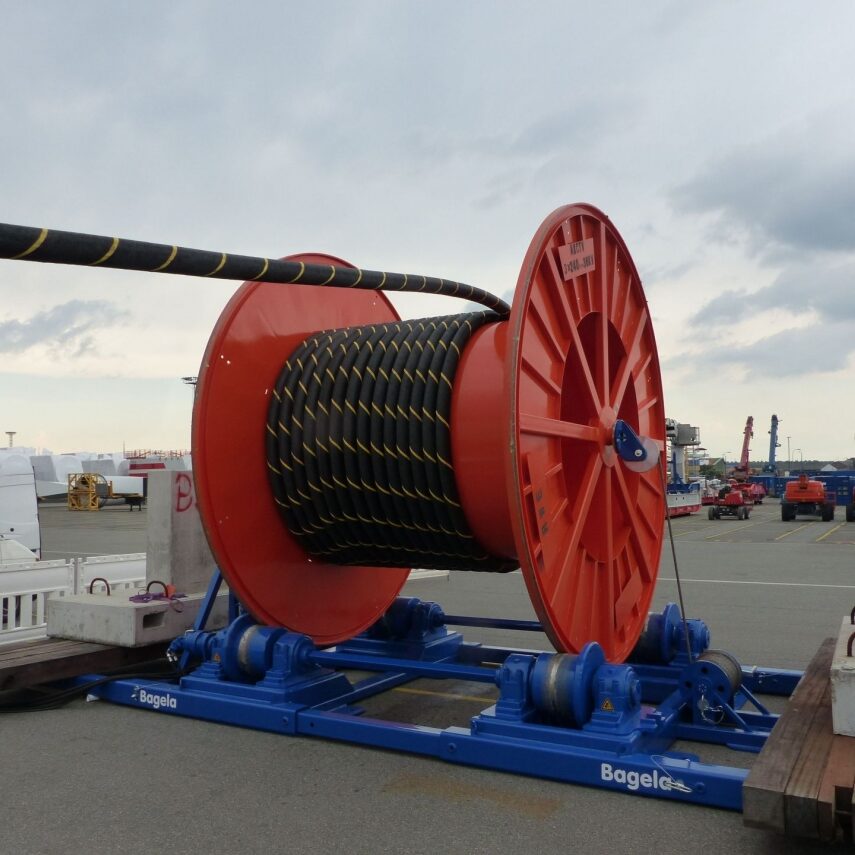

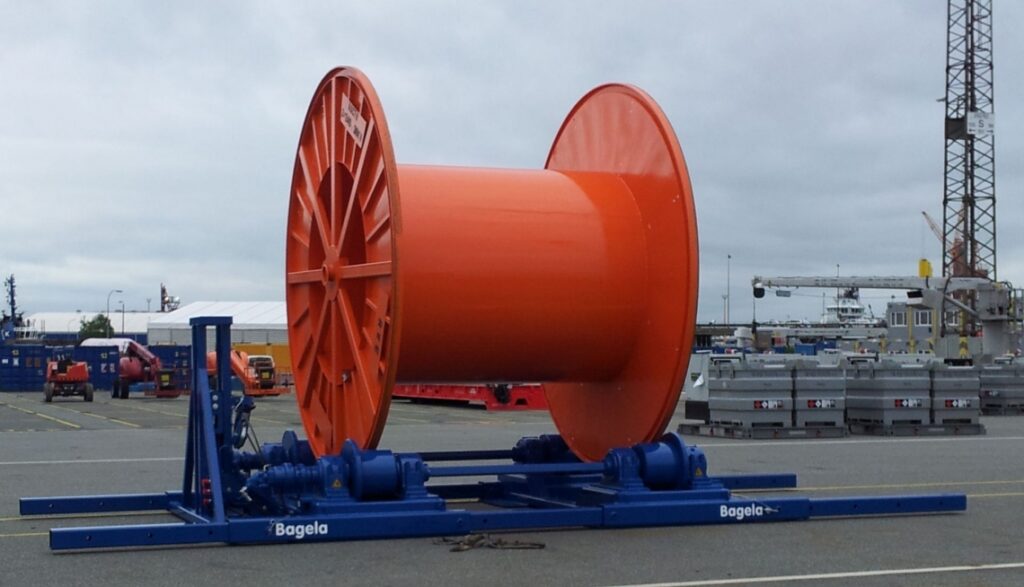

Устройство предназначено для вытягивания остатков кабеля с подводного кабелеукладчика и их непосредственной намотки на кабельные барабаны общей массой до 80 000 килограммов. Натяжение и торможение барабанов осуществляется приводными роликами с усилием до 110 килоньютонов в зависимости от диаметра барабана.
Скорость намотки и перемотки плавно регулируется в диапазоне от 0 до 25 метров в минуту, что позволяет осуществлять перемотку даже на сложных участках трассы.
Области применения
• Прокладка подводных кабелей
• Подключение ветровых парков
• Прокладка кабеля на крутых склонах

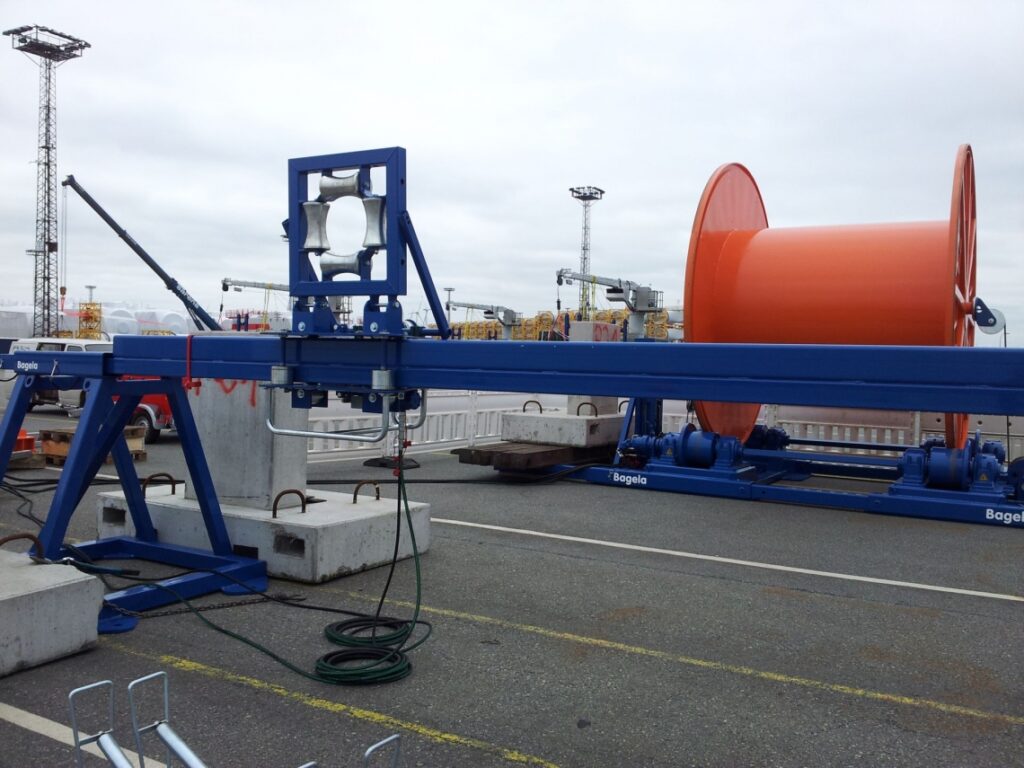

Многоуровневое расположение

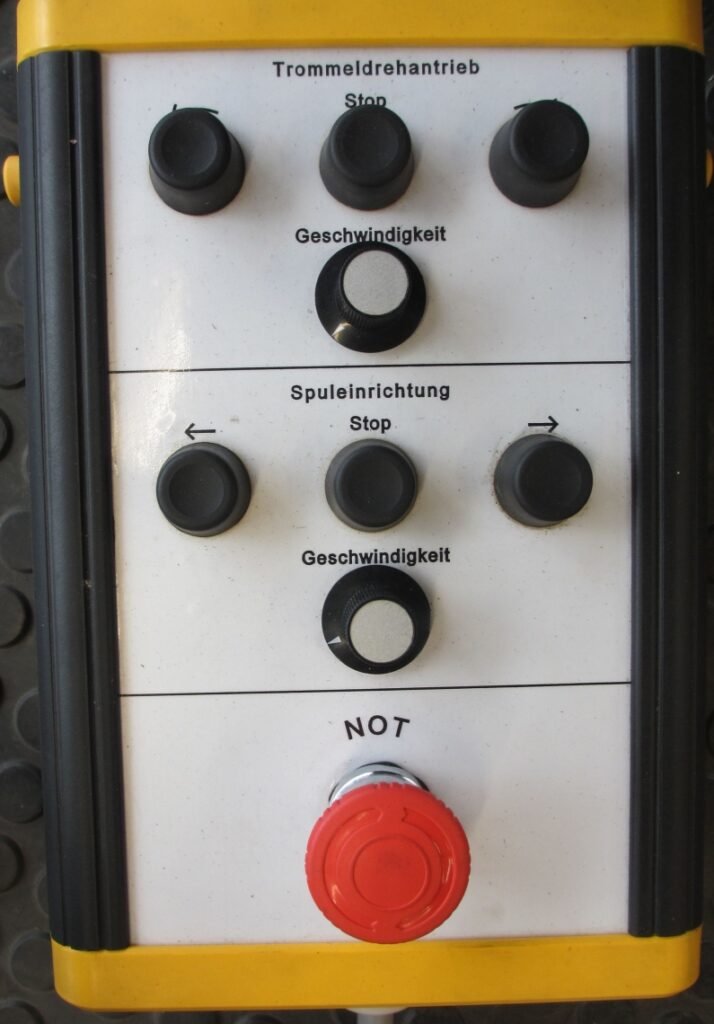

Пульт дистанционного управления с потенциометром управляет приводными роликами и многоуровневым расположением.
Управление блоком перемотки кабеля
Пульт дистанционного управления регулирует скорость и направление барабана и слоистую компоновку. Таким образом, оператор находится вне опасной зоны и в то же время имеет возможность контролировать перемотку.

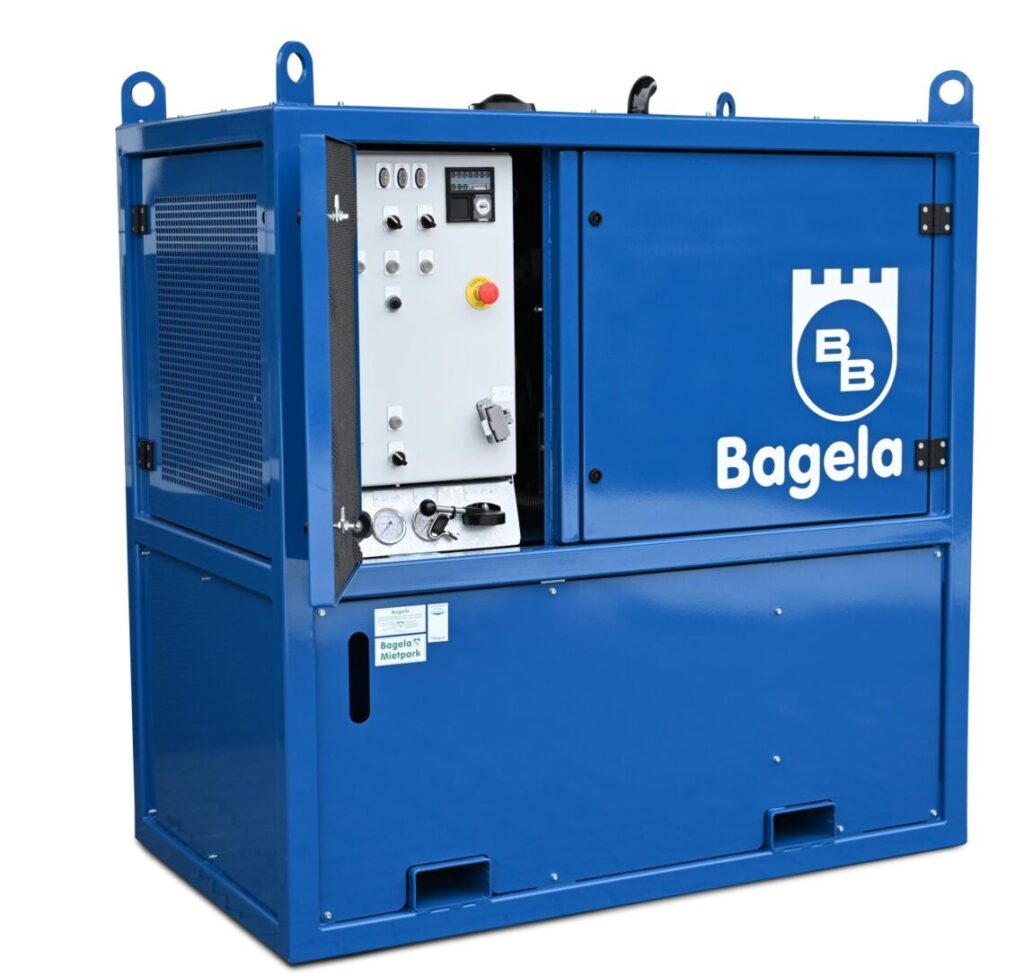

Внешний гидравлический агрегат
Для питания узла перемотки кабеля необходимо использовать внешний гидравлический агрегат.
Расчетный расход: 60 л/мин
Расчетное давление: 220 бар
Макс. давление: 250 бар
Гидравлическое управление

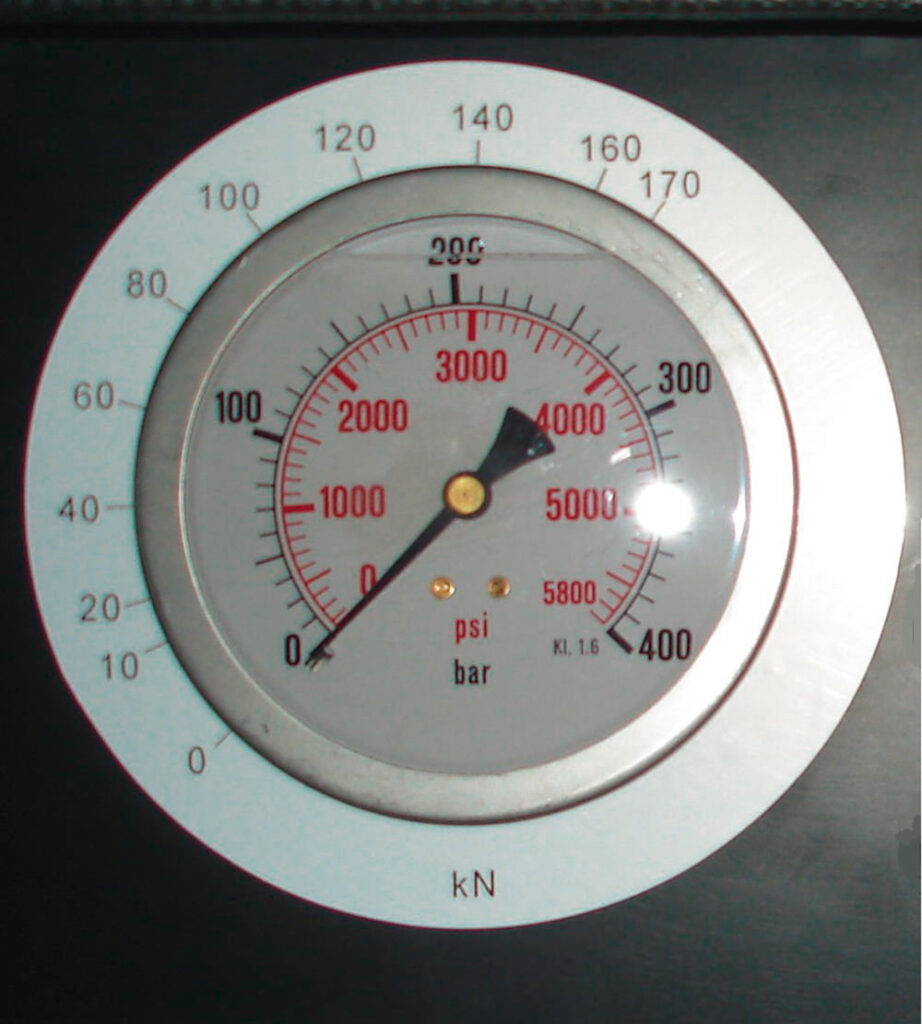

Манометр показывает давление блокировки и привода барабана.
Он постоянно информируют о текущих давлениях и о том, сколько резервов осталось.
Особенно для намотки эта информация имеет решающее значение.
