Система впрыска
Разработанное оборудование предназначено для задувки оптоволоконного кабеля диаметром 8–22 мм в каналы диаметром 32–50 мм. Оно подходит для задувки воздухом и водой. Два износостойких и малошумных гидравлических двигателя приводят в движение приводные цепи, обеспечивая движение кабеля вперёд и назад. Для перехода на другие размеры кабеля или трубы требуется лишь несколько изменений.
| Технические данные: | |
| макс. скорость: | 80 м/мин |
| требуемый поток воздуха | 10 м³/мин |
| необходимое давление воздуха: | 12 бар |
Flex Block (Блок выдувного соединения)
Кабель диаметром 8 – 27 мм может быть закачан в защитные трубы диаметром 32, 40 и 50 мм.
Гидравлический блок управления
С помощью блока управления регулируется давление и скорость. Цепи конкретной системы впрыска приводятся в движение рычагом.
Дополнительный аксессуар
Направляющая кабеля “flex”
для одного кабеля. Вставляется в соединительный блок

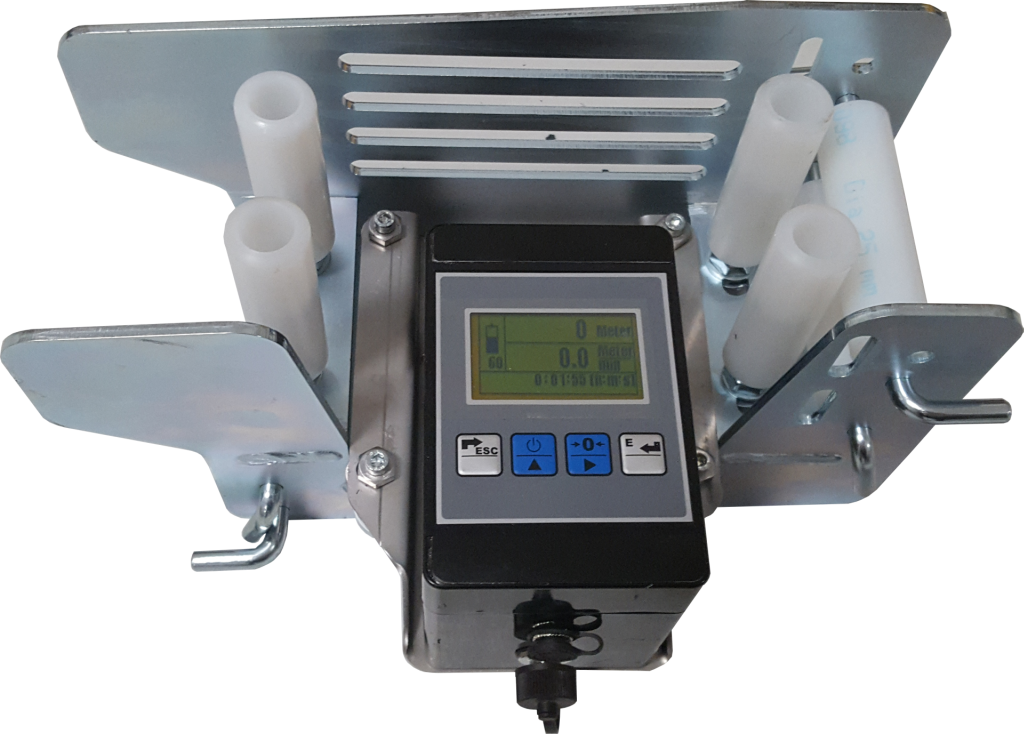

Измерительная система может быть навешена как дополнительный блок. Длина, соответствующая прямому и обратному движению, отображается и сохраняется. Данные могут быть переданы в систему EPD. Диапазон измерения 0-9999 м
Запасные и изнашиваемые части

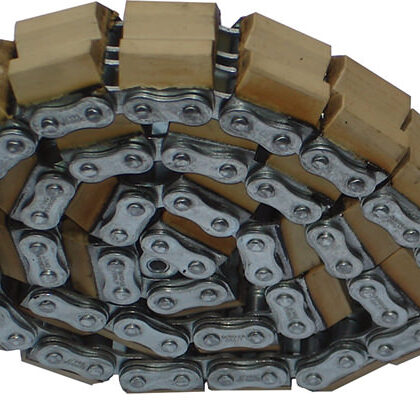

Приводная цепь
Приводной блок, сконструированный для кабеля диаметром 8-27 мм, состоит из двух наложенных друг на друга конвейерных цепей, снабженных специальным резиновым профилем. Приводные цепи тянут кабель с барабана в блок продувки, откуда он вставляется в трубу под давлением воздуха или воды. Рекомендуется менять обе приводные цепи одновременно.

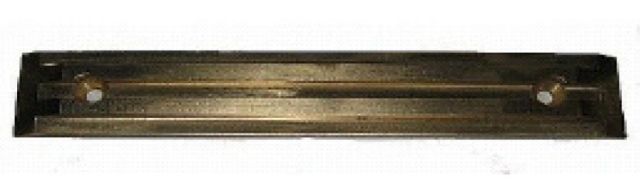

Цепная направляющая
Цепная направляющая, изготовленная из латуни, поддерживает верхнюю и нижнюю приводную цепь. Рекомендуется менять верхнюю/нижнюю направляющую одновременно.

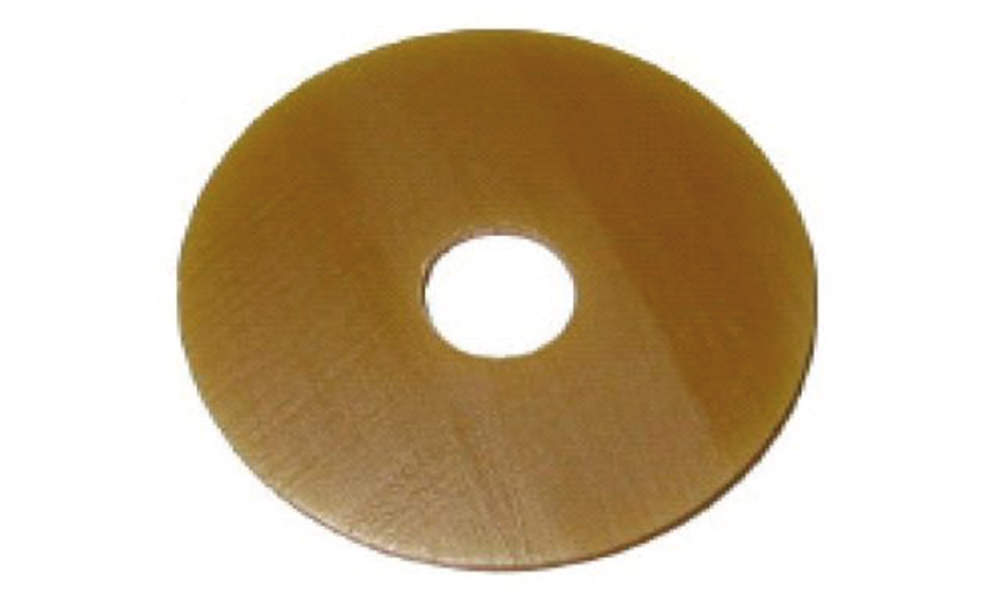

Уплотнительное кольцо кабеля
Уплотнение вставляется в направляющую кабеля (3 шт. на направляющую кабеля)

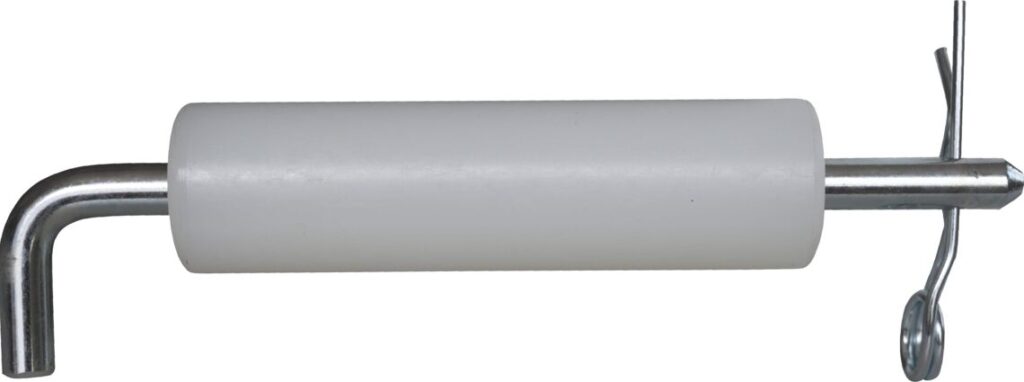

Ролик направляющий кабельный, горизонтальный
Горизонтальные ролики направляющие кабельный кабель направляют и защищают волоконный кабель при входе в Powerflow.

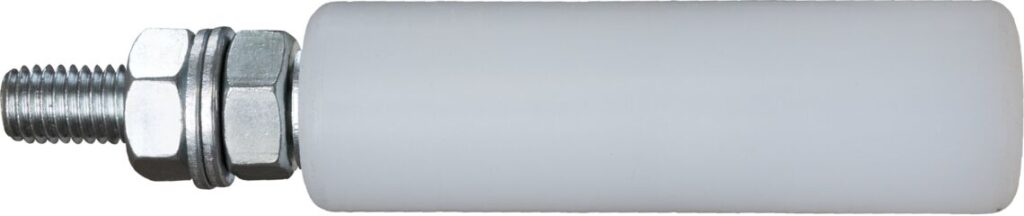

Роликовый направляющий кабель, вертикальный
Вертикальные роликовые направляющие кабель направляют и защищают оптоволоконный кабель при входе в поток питания.
