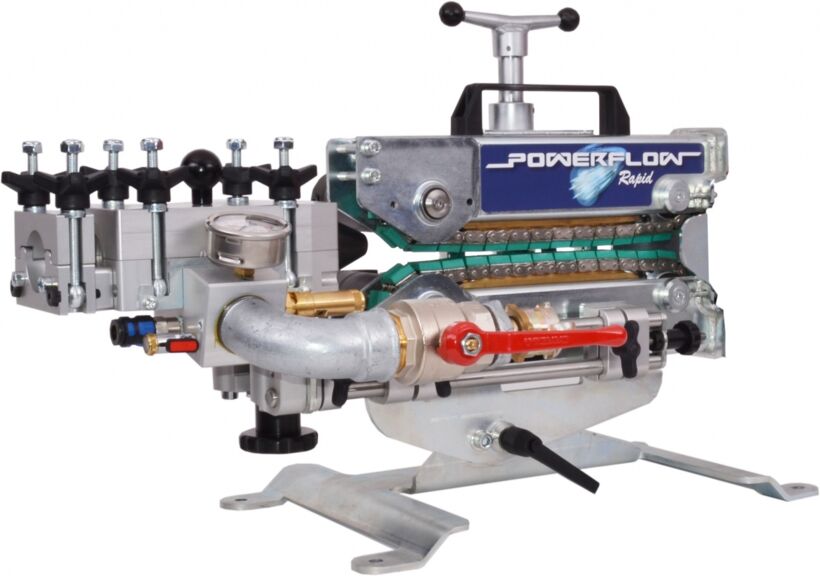

Устройство разработано для задувки нескольких микротрубок или отдельных кабелей большого размера в трубы диаметром от 32 до 50 мм. Оно подходит для задувки воздухом и водой. Два износостойких и малошумных гидравлических двигателя приводят в движение приводные цепи и обеспечивают перемещение кабеля вперёд и назад.
| Технические данные: | |
| макс. скорость: | 60 м/мин |
| требуемый поток воздуха | 10 м³/мин |
| необходимое давление воздуха: | 12 бар |
| Блок управления и блок питания | (125 бар / 15 л/мин) обязательно! |
Flex Block (Блок выдувного соединения)
Кабель диаметром 8 – 27 мм может быть закачан в защитные трубы диаметром 32, 40 и 50 мм.
Гидравлический блок управления
С помощью блока управления регулируется давление и скорость. Цепи конкретной системы впрыска приводятся в движение рычагом.
Дополнительный аксессуар
Направляющая кабеля “flex”
для одного кабеля. Вставляется в соединительный блок
Измерительная система может быть навешена как дополнительный блок. Длина, соответствующая прямому и обратному движению, отображается и сохраняется. Данные могут быть переданы в систему EPD. Диапазон измерения 0-9999 м

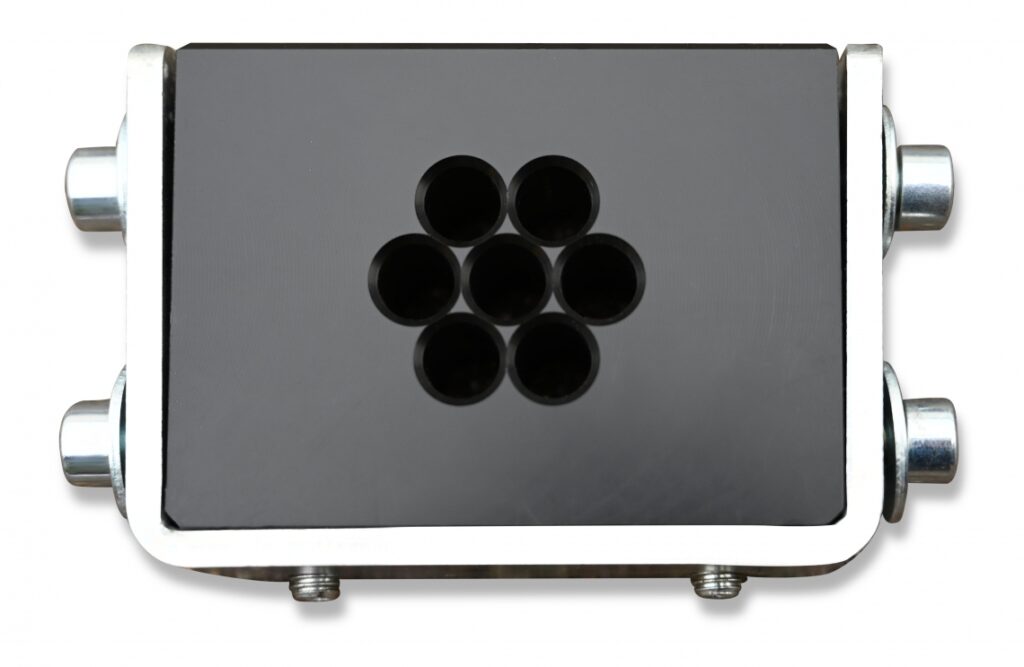

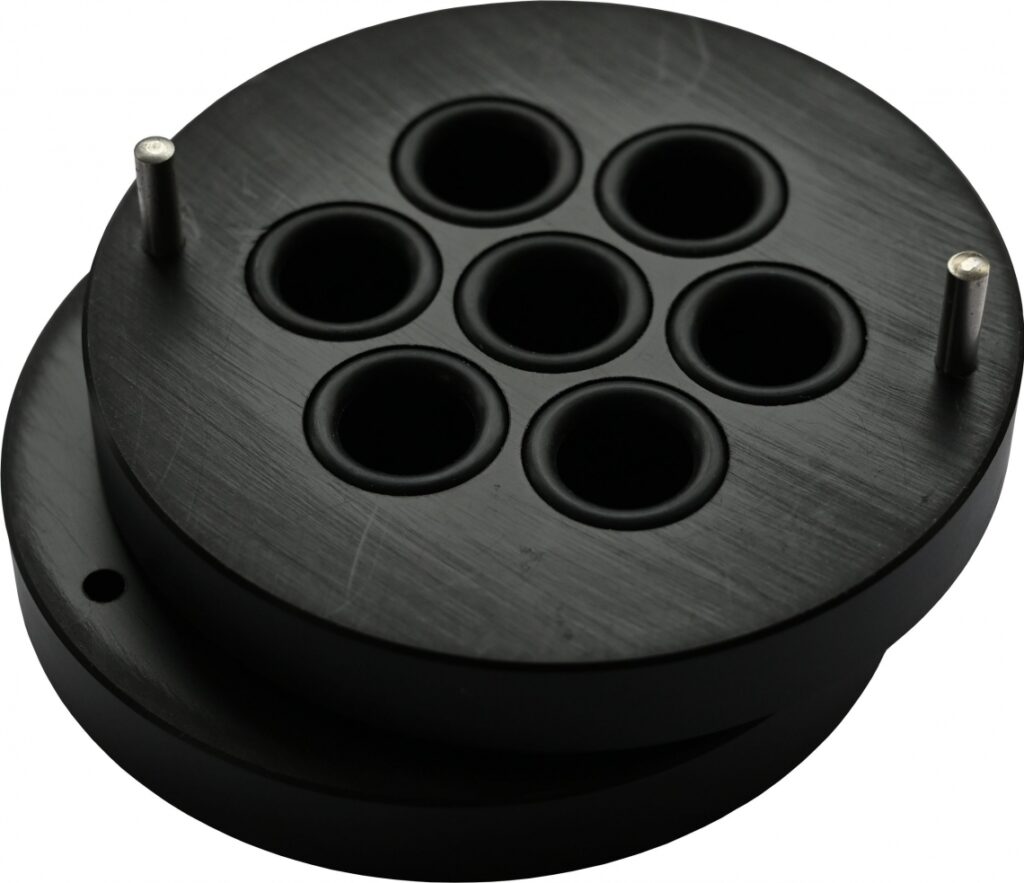

Уплотнение для микротруб, 7 шт.
Уплотнение предназначено для использования в блоке продувки с микротрубками. Возможны различные комбинации относительно размера и количества отверстий для микротрубок. Пожалуйста, укажите при заказе.
Нейлоновый аппликатор для микротрубок
Этот аппликатор для микротрубок крепится и связывает разные трубы. Количество отверстий может варьироваться.

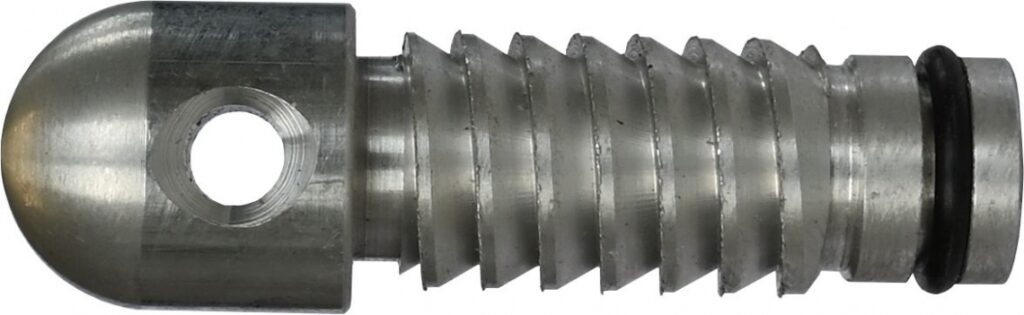

Заглушка для микроканалов
Заглушка оснащена уплотнительным кольцом для 100% герметизации. Легко монтируется с помощью самонарезающей резьбы.
| Микроканал Ø | Толщина |
| 7 мм | 1,5 мм |
| 10 мм | 1 мм |
| 10 мм | 2 мм |
| 12 мм | 1 мм |
| 14 мм | 2 мм |
| 16 мм | 2 мм |
| 20 мм | 2,5 мм |

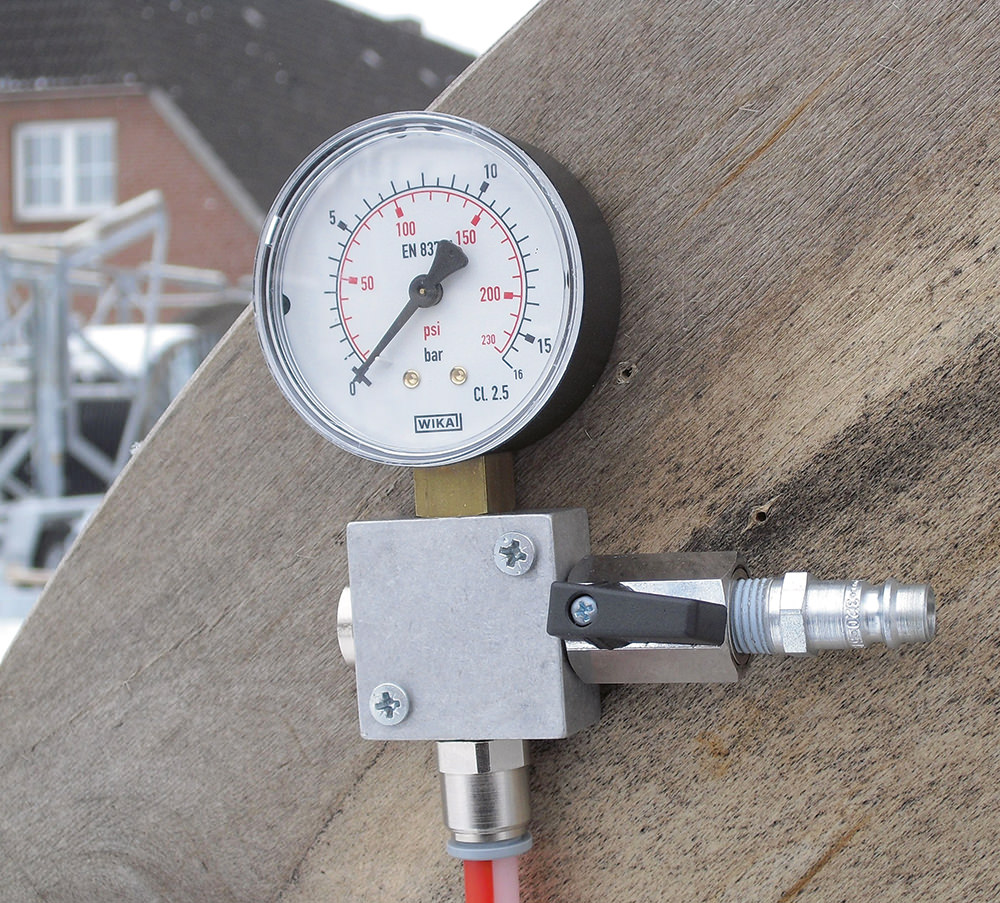

Уплотнительный узел с манометром
Сбоку барабана находится внутренний конец канала, куда этот блок должен быть вставлен и оставаться зафиксированным во время процедуры впрыска. Потеря давления сразу же станет видна на манометре.

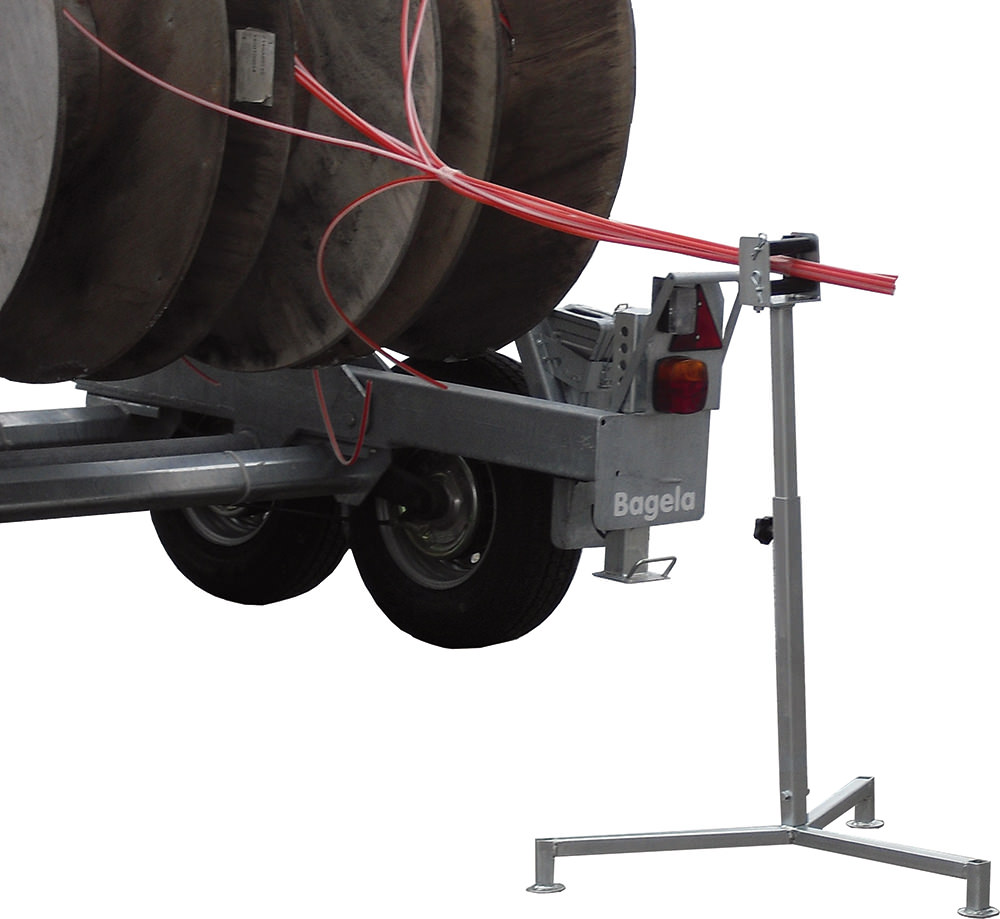

Направляющий блок для микроканалов
Направляющий блок должен быть расположен между барабанами микротрубок . Он обеспечивает равномерное разматывание трубок.

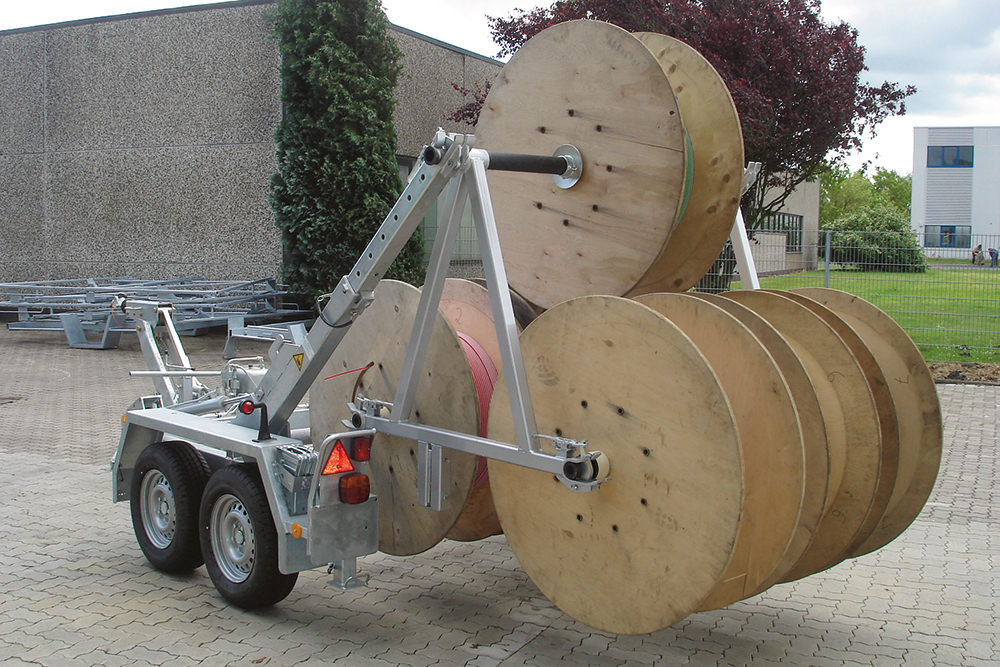

Дополнительный прием для барабанов с микроканалами
Данная приемка подходит для всех прицепов определённой серии

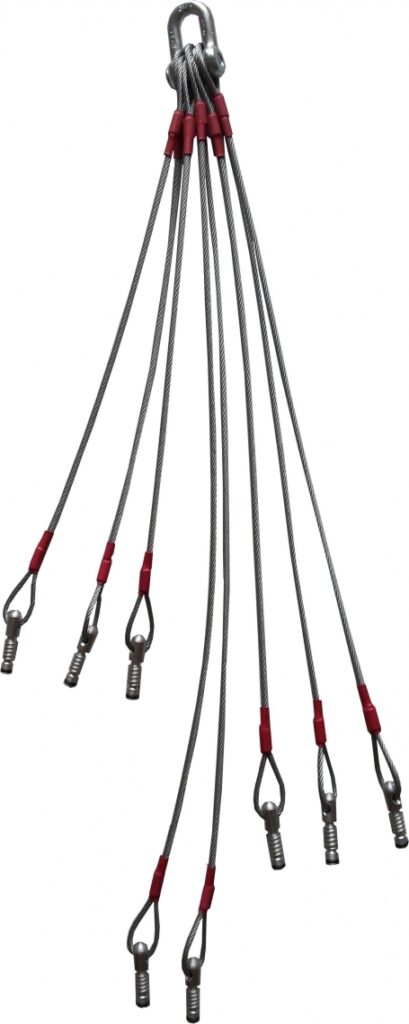

Устройство для протягивания микротруб
Каждая прядь имеет максимальную нагрузку на растяжение 300 кг.
Внимание: Пожалуйста, следуйте ограничениям предела нагрузки на растяжение соответствующей микротрубы.
Отдельные пряди должны быть собраны, пожалуйста, сделайте свой выбор.

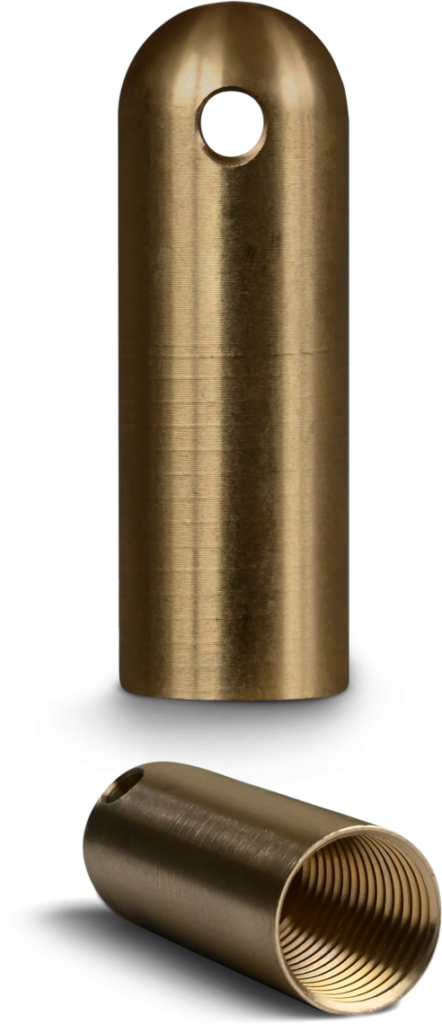

Шекель для тягового устройства необходимо заказывать отдельно.

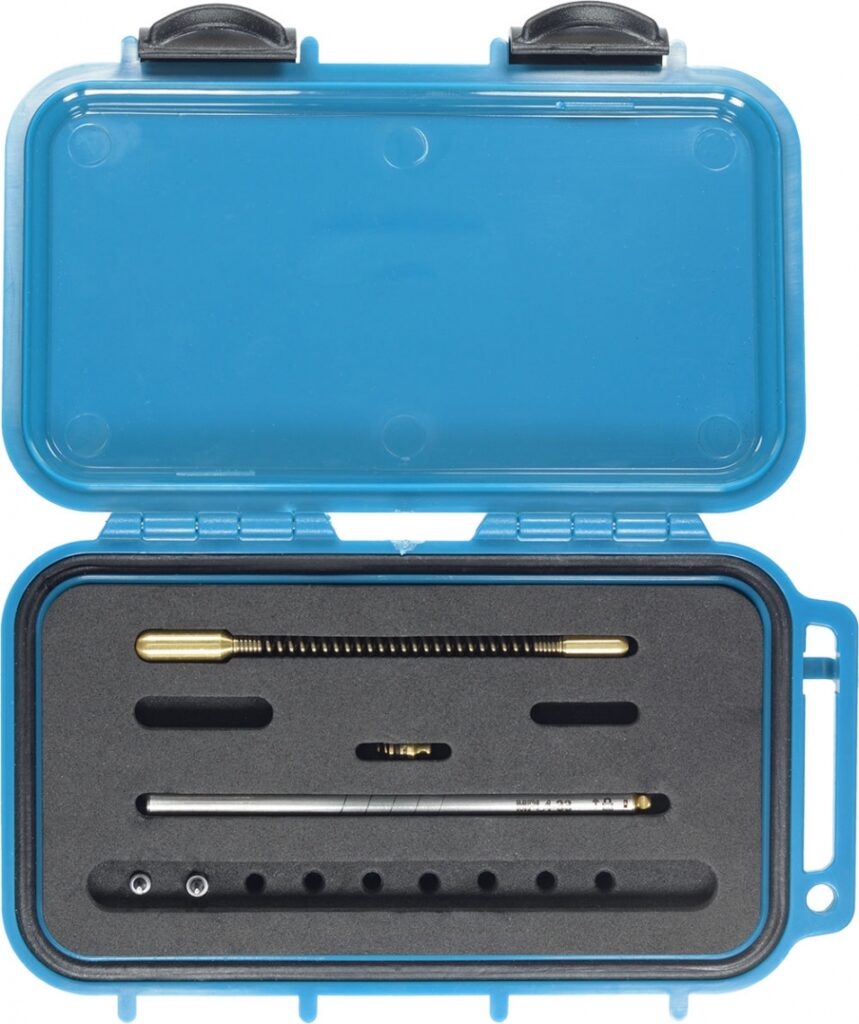

Мини зонд для калибровки микротруб
Легкое обнаружение повреждений труб
. Радиус действия: 2–3 м.
Комплект поставки: 1 зонд, 2 батареи, ящик для хранения.
Крышка направляющей кабеля
| Диаметр кабеля |
| 2,0 мм |
| 2,5 мм |
| 2,7 мм |
| 3,0 мм |
| 3,5 мм |
| 4,0 мм |
| 5,0 мм |
| 6,0 мм |
| 6,5 мм |
| 7,0 мм |
| 8,0 мм |
| 8,5 мм |
| 9,0 мм |
| 10,0 мм |
| 11,0 мм |
| 12,0 мм |
Запчасти
Приводная цепь
Приводной блок, сконструированный для кабеля диаметром 8-27 мм, состоит из двух наложенных друг на друга конвейерных цепей, снабженных специальным резиновым профилем. Приводные цепи тянут кабель с барабана в блок продувки, откуда он вставляется в трубу под давлением воздуха или воды. Рекомендуется менять обе приводные цепи одновременно.
Цепная направляющая
Цепная направляющая, изготовленная из латуни, поддерживает верхнюю и нижнюю приводную цепь. Рекомендуется менять верхнюю/нижнюю направляющую одновременно.
Уплотнительное кольцо кабеля
Уплотнение вставляется в направляющую кабеля (3 шт. на направляющую кабеля)
Ролик направляющий кабельный, горизонтальный
Горизонтальные ролики направляющие кабельный кабель направляют и защищают волоконный кабель при входе в Powerflow.
Роликовый направляющий кабель, вертикальный
Вертикальные роликовые направляющие кабель направляют и защищают оптоволоконный кабель при входе в поток питания.
