Сталкивались ли вы когда-нибудь с необходимостью протягивать кабель по сложным маршрутам, через улицы, переходы или узкие каналы? Если да, то вы знаете, как быстро достигается предел прочности кабеля и когда нужно установить соединительный элемент. Во избежание преждевременной обрезки кабеля и использования соединительных элементов рекомендуется применять устройство для протяжки кабеля перед изгибом, что снижает нагрузку на кабель и позволяет прокладывать более длинные участки.
Каждое использование сэкономит стоимость установки одного соединительного элемента. Не будет тратиться дополнительное время на:
- перерезание кабеля
- перемещение кабельного барабана
- рытье котлована для соединения
- ограждение соединительной ямы
- заполнение соединительной ямы
Назначение

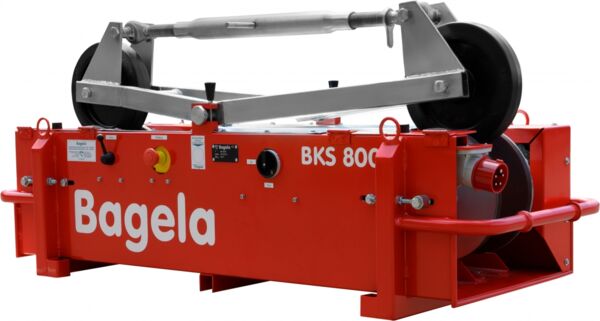

Трос проходит через две пары конических шкивов, приводимых в движение электрическим или гидравлическим мотором. Два встречных шкива вдавливают трос в пазы ведущих шкивов, обеспечивая достаточное трение.
Для эффективной передачи мощности конические шкивы изготовлены из специального эластичного, прочного и износостойкого материала с высоким коэффициентом трения. Зазор между коническими шкивами регулируется, что позволяет проталкивать кабели и трубы диаметром от 30 до 180 мм и три одножильных кабеля 20 кВ в одной пряди.

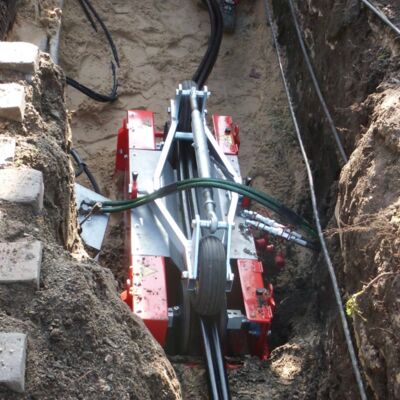

После укладки кабеля пресс-блок снимается, и кабель вынимается и откладывается в сторону. Благодаря компактной конструкции проталкиватель кабеля может использоваться в любых кабельных траншеях или ямах.
Толкатель кабеля приводится в действие электродвигателем. Несколько толкателей кабеля могут работать параллельно с использованием соответствующих распределителей мощности. По запросу толкатель кабеля может быть оснащён гидравлическим двигателем для подключения к гидравлическому блоку питания или гидравлической системе мини-экскаватора.
Проталкиватель кабеля используется для прокладки кабеля 110 кВ на промышленной площадке. При наличии свободного прохода протягивание кабеля может быть продолжено с помощью лебёдки для протягивания кабеля, которая протягивает кабель на полки для его удержания.
Аксессуары
Гидравлический силовой агрегат с бензиновым двигателем
